РАДИОИЗОТОПНОЕ СКЕННИРОВАНИЕ ЛЁГКИХ В ХИРУРГИЧЕСКОЙ КЛИНИКЕ
Т. П. Макаренко, В. Л. Маневич, В. И. Хроменков,
В. Д. Стоногин, В. В. Галкин, Ю. В. Балабанов, Т. А, Черникова
2-я кафедра клинической хирургии
(заведующий - профессор Т. П. Макаренко)
Центрального института усовершенствования врачей на базе
Центральной клинической больницы Министерства Путей Сообщения)
(начальник В.Н. Захарченко),
Москва.
RADIOISOTOPE SCANNING OF THE LUNGS IN THE SURGICAL PRACTICE
T. P. Makarenko, V. L. Manevich, V. 1. Khromenkov, V. D. Stonogin,
V. V. Gatkin, Yu. V. Balabanov, T. A. Chernikova
2-n faculty of clinical surgery
(the manager - professor T.P. Makarenko)
The Central institute of improvement of doctors on the basis of the Central clinical hospital of Ministry of Railways)
(Chief V.N. Zaharchenko), Moscow.
Authors studied the results of scintigraphic investigation in 240 patients suffering from different diseases of the lungs (78 - with suppurative process, 64 - cancer of the lung, 64 - tuberculosis, 25 - thromboembolization of the pulmonary artery, 9 - other diseases) and compared them with roentgenological data (roentgenography, tomography and bronchography), as well as angiopulmonography, separate bronchospirometry and histological investigation of preparations of the lungs removed during operations. An allround experimental approbation preceded the clinical employment of the method. There were no complications associated with the referred to technique. On the basis of clinical and experimental study of scintigraphy of the lungs with the aid of intravenous introduction of macroalbumin labelled with radioiodine the authors arrived at the conclusion that the referred to technique should find place in the clinical practice.
Публикация посвящена памяти Василия Дмитриевича Стоногина (1933-2005).
Успехи торакальной хирургии во многом зависят от развития и совершенствования специальных методов исследования, а также изыскания и внедрения новых диагностических методик. В обследовании больных с хирургической патологией лёгких особое место занимает изучение малого круга кровообращения. До настоящего времени основными методами исследования легочного кровообращения являются зондирование сердца, лёгочных сосудов и ангиопульмонография, позволяющие уточнить диагноз, распространенность патологического процесса, функциональные возможности организма.
Однако значительная техническая сложность, некоторая опасность для больного зондирования сердца и лёгочных сосудов, а также ряд противопоказаний ограничивают широкое использование этих методов в клинике. Всё это заставляет искать новые, более простые и безопасные способы исследования лёгочного кровообращения. В последние годы наметилось явно прогрессивное направление использовать достижения точных смежных с медициной наук. С 1963г. за рубежом разработана и нашла широкое клиническое применение принципиально новая методика - радиоизотопное скеннирование лёгких с помощью макроагрегатов альбумина человеческой сыворотки, меченного I131 (Taplin и соавт.; Wagner и Sobiston; Rosenthall; Feine и соавт., и др.).
Радиоизотопное скеннирование лёгких основано на временной задержке частиц меченого альбумина в лёгочных артериолах и капиллярах после внутривенного введения препарата. Распределение макроагрегатов в этих сосудах, регистрируемое на скеннограмме, позволяет наглядно и объективно оценивать кровообращение сразу во всех отделах обоих лёгких.
Техническая простота метода, его безопасность для больных, проверенная на большом экспериментальном материале, а также в клинике, наряду с высокой диагностической ценностью привлекли внимание радиологов, физиологов многих стран мира, что позволило накопить определенный опыт по применению скеннографии при различных заболеваниях лёгких. Однако в литературе нет четких данных о месте новой методики в комплексном обследовании торакальных больных, а также о целесообразности применения и практической ценности его при некоторых хирургических заболеваниях лёгких. В частности, крайне недостаточно освещен вопрос о диагностических возможностях скеннирования при хронических нагноительных процессах и раке лёгких.
Для клинической оценки метода мы с 1966г. проводим исследования с помощью скеннирования у больных с различной патологией лёгких.
Широкому клиническому использованию этого метода были предпосланы данные экспериментальных исследований на собаках, ставившие своей целью отработку методики исследования, установление диагностических возможностей метода на различных экспериментальных моделях нарушения лёгочного кровообращения, включая воспроизведение лёгочной тромбоэмболии, а также изучение некоторых вопросов безопасности его применения.
Отсутствие препарата к моменту начала работы заставило нас провести серию лабораторных исследований по получению макроагрегатов альбумина человеческой сыворотки, меченного I131. По модифицированной методике Тарlin с соавторами был получен препарат с оптимальным размером частиц, с помощью которого впервые в нашей стране было произведено скеннирование лёгких у животных. В дальнейшем все клинические и часть экспериментальных исследований выполнены препаратом, поставляемым из ГДР.
В эксперименте на 20 собаках произведено 25 исследований (у 5 повторно). Скеннирование лёгких осуществляли после внутривенного введения 150-200 мккюри препарата в положении животных на животе. В контрольной группе животных был изучен нормальный сосудистый рисунок лёгких в сцинтиграфическом изображении. Нормальная скеннограмма лёгких собаки представляет собой графическое, плоскостное отображение состояния артериоло-капиллярного русла. Нижние и средние отделы легких с большой массой функционирующей легочной ткани имеют более плотную штриховку по сравнению с верхушками.
В следующей серии экспериментов на 14 собаках выяснялись диагностические возможности скеннографии в установлении зон с нарушенным лёгочным кровотоком или полным отсутствием его. У собак с грубым нарушением легочного кровообращения (пневмонэктомия, перевязка нижнедолевых артерий) при радиоизотопном скеннировании была констатирована зона отсутствия радиоактивности на стороне пневмонэктомии или экспериментальной ишемии с сохранением ее в непораженных отделах лёгких.
У 10 собак с воспроизведенной лёгочной тромбоэмболией выполнено 12 скеннирований лёгких (у 2 животных повторно). Тромбоэмболию воспроизводили синтетическим материалом и кровяными сгустками, сформированными в участке нижней полой вены. Результаты скеннографии у этих животных свидетельствуют о высокой ценности метода в ранней диагностике тромбоэмболии лёгочной артерии и установлении локализации поражения сосунов сразу же после ее возникновения. Во всех экспериментах сопоставлены данные радиоизотопного скеннирования и ангиопульмонографии, вскрытия животных и морфологического исследования лёгких. Скеннографическая картина была в равной степени доказательна как при одиночной, так и при множественной тромбоэмболии лёгочной артерии и не зависела от характера лёгочного эмбола (синтетический материал или кровяной сгусток). При сопоставлении результатов радиоизотопного скеннирования и ангиопульмонографии во всех 10 экспериментах выявлена высокая степень корреляции в определении локализации поражения. Установлено, что по сравнению с обычной рентгенографией скеннография имеет бесспорные преимущества в ранней диагностике, а также установлении локализации и распространенности тромбоэмболии ветвей легочной артерии.
В клинике к настоящему времени произведено 258 скеннировании лёгких у 240 больных, у 18 человек исследования выполнены повторно после лечения. Среди обследованных у 78 был нагноительный процесс в лёгких, у 64 - рак легкого, у 25 - тромбоэмболия легочной артерии, у 64 - туберкулёз лёгких, у 9 человек - прочие заболевания лёгких. Радиоизотопное скеннирование лёгких производили на скеннере венгерского производства после внутривенного введения 200-270 мккюри препарата больному в горизонтальном положении на спине. Во всех случаях данные скеннирования сопоставляли с результатами рентгенологического (рентгенография, томография, бронхография) исследования общей и селективной ангиопульмонографии (в 70 наблюдениях), гистологии (в 30 наблюдениях) и раздельной бронхоспирометрии (в 20 наблюдениях). Нормальная скеннограмма лёгких человека (рис. 1), констатирующая полноценный кровоток в лёгочных артериях и капиллярах, представляется в виде плотной и равномерной штриховки, по форме напоминающей контуры лёгких. Сердце и крупные сосуды дают зону резкого уменьшения радиоактивности, выявляя очертания тени средостения. Сцинтиграфическая картина лёгких очень напоминает изображение их на рентгенограммах.
Рисунок 1 – Нормальная скеннограмма лёгких (вариант нормы) в положении больного на спине.
При обследовании больных центральным и периферическим раком лёгких было выявлено 2 группы. В 1-ю группу вошли больные центральным и периферическим раком лёгких, у которых скеннографические изменения соответствовали данным рентгенологического обследования - полное отсутствие или резкое уменьшение радиоактивности над сегментарным или долевым ателектазом, Данные скеннографии у этих больных свидетельствовали о выраженном уменьшении артериоло-капиллярного кровообращения в зоне гиповентиляции лёгочной ткани. При периферическом раке лёгкого четкая локальная зона аваскуляризации на скеннограмме была получена лишь при наличии опухоли, которая хорошо определялась на рентгенограммах.
Больной Ш., 53 лет, поступил в клинику 23.VIII.1968г. с жалобами на боли в правой половине грудной клетки, сухой кашель. Болен около 3 месяцев.
Рентгенологически в правом лёгком определяется округлое образование с четкими контурами размером 4*3 см, локализующееся в верхней доле и расположенное субплеврально. В мокроте обнаружены раковые клетки.
На ангиопульмонограмме (рис. 2) определяется зона аваскуляризации соответственно расположению опухоли. Видны множественные культи мелких артериальных сосудов на уровне края опухоли.
На скеннограмме отсутствие накопления изотопа над проекцией расположения опухоли.
![]() а) прямая рентгенограмма грудной клетки. В правом лёгком определяется дополнительная тень, локализующаяся в верхней доле; |
![]() б) – ангиопульмонограмма. Зона аваскуляризации соответственно расположению опухоли;GGH |
![]() в) – скеннограмма. Дефект накопления изотопа соответственно расположению опухоли. |
Рисунок 2 – Исследования больного Ш.
Во 2-ю группу вошли больные центральным раком лёгких, у которых зона нарушения лёгочного артериального кровообращения, по данным скеннографии, значительно превышала объем рентгенологических изменений.
Больной К., 57 лет, поступил в клинику 3.03.1967 г. с жалобами на одышку при ходьбе, сухой кашель, с диагнозом опухоли левого лёгкого.
Рентгенологически в верхней зоне левого лёгкого определяется опухолевое образование размером 6*7 см, примыкающее к тени средостения. Гиповентиляция верхней зоны,
На скеннограмме (рис. 3 в) отсутствие накопления изотопа в левом лёгком. Выраженное несоответствие распространенности сосудистых изменений на скеннограмме и рентгенологической картины позволило заподозрить вовлечение в опухолевый процесс крупных артериальных стволов. Данные последующей ангиопульмонографии (рис. 3, б) подтвердили это предположение. На ангиопульмонограмме имеется культя левой лёгочной артерии.
![]() а) – прямая рентгенограмма грудной клетки. Опухоль верхней доли левого лёгкого; |
![]() б) – ангиопульмонограмма. Культя левой лёгочной артерии; |
![]() в) – скеннограмма. Отсутствие накопления изотопа в левом лёгком. |
Рисунок 3 – Исследования больного К.
Сопоставление результатов скеннографии с данными клинико-инструментальных методов исследования позволяет считать, что скеннирование при центральном раке легких даёт ценную дополнительную информацию о нарушениях лёгочного кровообращения, которую можно получить лишь с помощью ангиопульмонографии.
У больных с нагноительными процессами лёгких на скеннограмме констатировалось уменьшение радиоактивности, выраженное в большей или меньшей степени над областью патологического процесса.
При цилиндрических бронхоэктазах, деформирующем бронхите без выраженных перибронхиальных изменений лёгочной ткани наблюдается четкий параллелизм в установлении распространенности изменений сосудов и бронхиального дерева.
Однако у больных с длительно текущими нагноительными процессами (хронический абсцесс, осложнённые нагноением бронхоэктазы и др.) зона аваскуляризации на скеннограмме значительно превышает объём изменений, установленных рентгенологически.
Больной Г., 38 лет, поступил в клинику с жалобами на кашель с гнойной мокротой, одышку, боли в левой половине грудной клетки. Болен с детства.
Рентгенологически левое лёгкое уменьшено в объеме вследствие пневмоплеврита, имеются массивные плевральные наложения вдоль всего реберного края. На скеннограмме (рис. 4) в левом лёгком макроальбумин не накапливается совсем. Больной был оперирован: левое лёгкое безвоздушно, плотное на ощупь, висцеральная плевра уплотнена, обызвествлена. Произведена пневмонэктомия. При гистологическом исследовании удалённого препарата обнаружены множественные бронхоэктазы, поля фиброза, резко выраженный пневмосклероз, карнифицирующая пневмония.
Рисунок 4 – Скеннограмма больного Г. В левом лёгком изотоп не накопился совсем.
При сопоставлении результатов скеннирования и ангиопульмонографии установлена высокая степень корреляции обоих методов в определении локализации сосудистых изменений. Однако в некоторых наблюдениях распространенность нарушений лёгочного кровообращения, выявленная при скеннировании, превышала объём их на ангиограмме, Сочетанное применение скеннографии, ангиографии и данные морфологического изучения лёгких, произведенного у 30 больных, позволяют считать, что скеннирование имеет преимущества перед селективной ангиопульмонографией в диагностике поражений терминального отдела лёгочного кровообращения. В сочетании с другими методами исследования скеннирование дает возможность объективно более правильно определить объём оперативного вмешательства у больных с хроническими нагноительными процессами лёгких.
У больных с фиброзно-кавернозным туберкулёзом лёгких при скеннировании были выявлены резкие нарушения лёгочного артериального кровообращения, не всегда укладывавшиеся в имевшиеся рентгенологические изменения. При сочетанном применении скеннографии и ангиопульмонографии установлено, что оба метода давали одинаковую локализацию и объём поражения.
Однако данные скеннирования существенно дополняли результаты клинико-рентгенологического обследования, в ряде случаев выявляя локальные зоны нарушения кровообращения в “здоровом” лёгком.
Больной В., 35 лет, поступил в клинику 23.ХII.1968г. с жалобами на кашель, слабость, боли в правой половине грудной клетки. Болен туберкулёзом 4 года, когда были диагностированы очаговые изменения в правом лёгком.
Рентгенологически верхняя доля правого лёгкого уменьшена в объеме, цирротически изменена. В S1 и S2 полости размером 3*1,5 и 2*1,5 см, полиморфные очаги в верхней и средней долях. В среднем и нижнем лёгочном полях слева также имеются очаговые тени и мелкие туберкуломы, одна из которых с распадом.
При ангиопульмонографии обнаружено резкое нарушение кровообращения верхней доли и Sв, правого лёгкого, нижней доли и язычка слева (рис. 5, а, б).
![]()
|
![]()
|
Рисунок 5 - Ангиопульмонограмма больного В.
а - справа, б - слева. Резкое нарушение кровообращения верхней доли и 6-го сегмента справа, нижней доли и язычка слева. В обоих лёгких видны полиморфные тени; в - на скеннограмме почти полное отсутствие накопления изотопа в верхней доле правого лёгкого и нижней доле левого.
На скеннограммах почти полное отсутствие накопления изотопа в верхних отделах правого легкого и нижних левого. Значительно снижено и неравномерно накопление изотопа в нижней доле правого легкого и в верхней левого легкого (рис. 5, в).
У больных с тромбоэмболией лёгочной артерии радиоизотопное скеннирование позволяет осуществлять наблюдение за состоянием лёгочного кровообращения на различных стадиях осложнения.
Обследование больных в течение 1-й недели после начала заболевания позволяло диагностировать его и определить объем нарушения лёгочного кровообращения. Скеннирование в этом периоде давало более полную информацию, чем данные клинико-рентгенологического обследования, а в подостром периоде осложнения (до 1 месяца от первых клинических проявлений) позволяло объективно оценить сроки и полноту восстановления лёгочного кровообращения. Полученные данные свидетельствуют об эффективности раннего применения антикоагулянтной терапии.
Больной 3., 52 лет, заболел остро. Появились резкие боли в левой половине грудной клетки, кашель с мокротой с примесью крови. Был госпитализирован в Больницу №82 Москвы с диагнозом левосторонней пневмонии. После противовоспалительной терапии в течение 1,5 месяцев переведен в диагностическое отделение Центральной клинической больницы МПС с подозрением на опухоль левого лёгкого. В результате проведённого бронхологического обследования диагноз опухоли исключен. Атипичное течение заболевания, данные клиники и рентгеновского обследования в динамике, угнетение фибринолитической активности плазмы крови при нормальной свертываемости и наличие хронического тромбофлебита ног позволили заподозрить у больного тромбоэмболию ветвей левой легочной артерии. При зондировании установлена возможность проникновения зондом в систему нижней ветви легочной артерии справа. На ангиопульмонограмме культя нижнедолевой артерии справа с полной аваскуляризацией соответствующей зоны правого лёгкого; в нижней доле левого лёгкого сосуды извиты, источены.

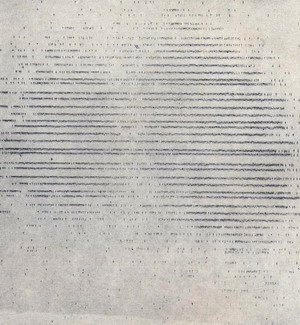

Рисунок 6 – Скеннограмма больного З. Уменьшение накопления изотопа в нижней доле правого лёгкого.
Наш опыт клинического и экспериментального изучения скеннографии позволяет считать, что этот метод должен прочно войти в арсенал простых и эффективных исследований в диагностике нарушений лёгочного кровообращения и применяться наряду с рентгенологическими методами, а также предвидеть большие перспективы скеннографии в функциональной оценке лёгких.
